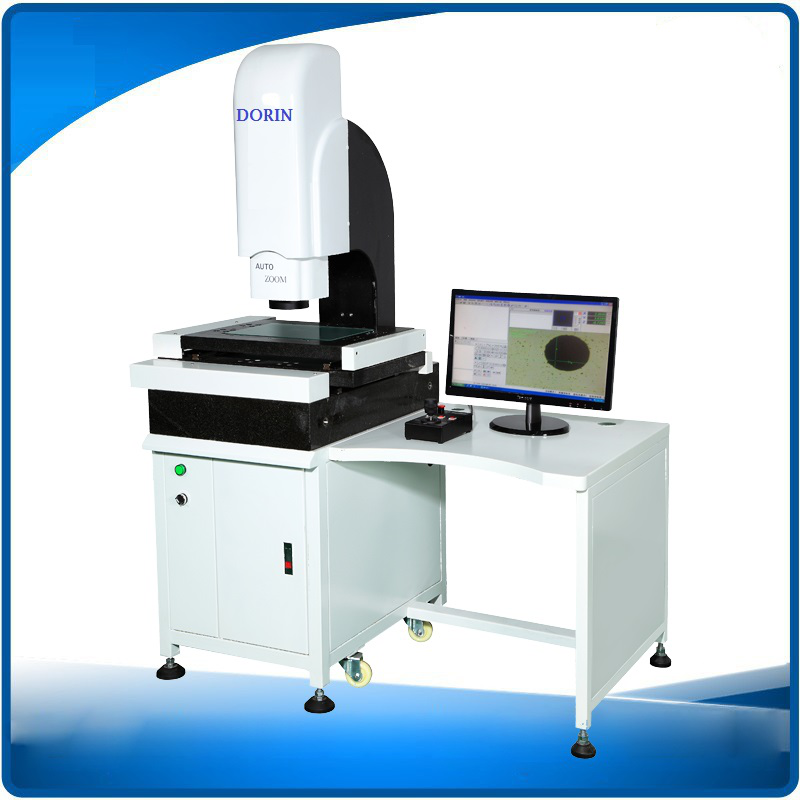

DR-4030CNC 2.5D影像測量儀

yle="width:100.0000%;">

yle="width:41.16%;"> 儀器型號/儀器參數		yle="width:58.84%;"> DR-4030CNC
yle="width:41.1600%;"> 儀器重量/kg		yle="width:58.8400%;"> 500
yle="width:41.1600%;"> 外型尺寸(LWH)		yle="width:58.8400%;"> 800MM900MM1650MM
yle="width:21.0200%;"> 測量范圍	yle="width:20.1400%;"> X	yle="width:58.8400%;"> 400
	yle="width:20.1400%;"> Y	yle="width:58.8400%;"> 300
	yle="width:20.1400%;"> Z	yle="width:58.8400%;"> 200
yle="width:21.0200%;"> 工作臺	yle="width:20.1400%;"> 大理石臺面	yle="width:58.8400%;"> 550*450
	yle="width:20.1400%;"> 玻璃臺面	yle="width:58.8400%;"> 430*330
	yle="width:20.1400%;"> 承重	yle="width:58.8400%;"> 30kg
yle="width:21.0200%;"> 影像及測量系統	yle="width:20.1400%;"> CCD	yle="width:58.8400%;"> 攝像機一：美國TEO 1/3″CCD 攝像機二：導航200W高清相機
	yle="width:20.1400%;"> 物鏡	yle="width:58.8400%;"> 程序控制自動變倍鏡頭 NAV高清變倍鏡頭//連續放大倍率0.7-4.5X
	yle="width:20.1400%;"> 總放大倍率	yle="width:58.8400%;"> 視頻放大倍率：30-230X
	yle="width:20.1400%;"> 工作距離	yle="width:58.8400%;"> 96mm
	yle="width:20.1400%;"> 顯示分辨率	yle="width:58.8400%;"> 0.0005mm
yle="width:41.1600%;"> 測量精度		yle="width:58.8400%;"> X、Y線性精度：2.5+L/250 X-Y矢量精度：3+L/200 Z軸精度≤5
yle="width:41.1600%;"> 照明光源		yle="width:58.8400%;"> LED六環八區(三十二相)表面環光+同軸落射光+底部平行光
yle="width:41.1600%;"> 工作電源		yle="width:58.8400%;"> 220v±10%（AC） 50Hz （注：需有電阻≤4Ω接地線）
yle="width:41.1600%;"> 工作環境		yle="width:58.8400%;"> 溫度：18~24℃、相對濕度：30~75%、遠離振源
yle="width:41.1600%;"> 標準配置		yle="width:58.8400%;"> DR-4030CNC主機一臺，工控電腦一套，儀器桌一張，軟件加密鎖一套，安裝光盤份，操作說明書一份，校正片一個，治具一組。

DR-4030CNC影像儀配置表

yle="width:136px;"> 機型	yle="width:420px;"> 全自動2.5D影像測量儀DR-4030CNC
yle="width:136px;"> CCD	yle="width:420px;"> 高分辨率彩色1/3CCD 800TVL（美國TEO）
yle="width:136px;"> 自動變倍鏡頭	yle="width:420px;"> 美國高清NAV專用影像鏡頭
yle="width:136px;"> 自動測量軟體	yle="width:420px;"> 全自動測量軟體（含視頻卡、光碟及加密鎖）
yle="width:136px;"> 光柵尺	yle="width:420px;"> 0.5uM高分辯率光柵尺寸
yle="width:136px;"> LED光源	yle="width:420px;"> 冷光源長壽命可調8區程控LED光源
yle="width:136px;"> 數據處理器	yle="width:420px;"> 自主研發控制器
yle="width:136px;"> 導軌	yle="width:420px;"> 臺灣上銀高精度P級V型導軌
yle="width:136px;"> 絲杠	yle="width:420px;"> 臺灣上銀高精度研磨級滾珠絲杠
yle="width:136px;"> 馬達	yle="width:420px;"> 臺灣臺達高性能伺服電機
yle="width:136px;"> 大理石工作臺	yle="width:420px;"> 00級濟南青大理石
yle="width:136px;"> 基座	yle="width:420px;"> 00級濟南青大理石
yle="width:136px;"> 立柱	yle="width:420px;"> 00級濟南青大理石
